關鍵詞：防爆紅外熱像儀、本安防爆原理、單筒雙光譜、工業熱成像

一、軍轉民浪潮：防爆熱像儀為何走進千萬工廠？

上世紀90年代，紅外熱像儀還是動輒百萬的軍用設備，僅用于戰機夜視和導彈制導。而今天，一臺基礎防爆熱像儀價格已降至萬元內——這場“軍轉民”?的技術擴散，正深刻改變工業安全格局。

核心驅動因素：

1. 技術成本驟降：非制冷焦平面探測器量產，使核心部件價格降低95%

2. 工業安全升級：GB 3836防爆標準強制推行，替代高危人工巡檢

3. 應用場景爆發：從化工廠延展至礦山、糧倉、鋰電池車間等民用場景=

2023年行業報告顯示，中國防爆熱像儀銷量同比增長67%，其中破碎機軸承監測、糧倉悶燒預警、危廢料坑巡檢等新興需求占比超40%。一臺設備守護的價值，已遠超其價格。

二、主流防爆熱像儀全解析

2.1 單筒單紅外防爆型：經濟高效的“基礎衛士”

工作原理：
僅搭載紅外傳感器，通過檢測物體熱輻射生成溫度分布圖。

典型應用：

• 煤礦皮帶機過熱監測

• 加油站油罐區泄漏掃描

優勢與局限：

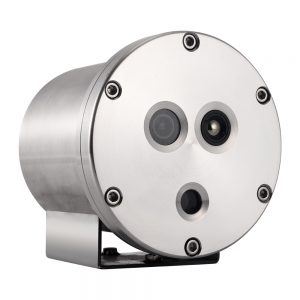

2.2 單筒雙光譜防爆型：精準定位的“工業慧眼”

技術突破：

• 雙通道融合：紅外傳感器捕捉溫度 + 可見光鏡頭拍攝實景

• AI疊加分析：自動匹配熱斑與物理位置

典型應用：

• 化工廠管道焊縫泄漏定位

• 鋰電池車間熱失控預警

優勢與局限：

2.3 雙筒云臺防爆型：全天候的“智能哨兵”

設計邏輯：

• 雙機冗余：主備鏡頭自動切換，7×24小時不間斷

• 云臺巡航：水平360°+垂直90°旋轉，覆蓋半徑1.2km

典型應用：

• 石油儲罐區無人值守監控

• 化工園區周界安防

優勢與局限：

雙光譜防爆云臺測溫?zé)嵯駜x

三、防爆核心：本安設計如何阻斷爆炸鏈？

3.1 爆炸三要素與本安邏輯

在易燃易爆環境中，引燃需同時滿足：

可燃物 + 氧氣 + 點火源 = 爆炸

本安防爆（Intrinsic Safety）的本質：通過限制設備能量，確保其在任何故障狀態下都無法成為點火源。

3.2 關鍵技術手段

(1) 能量限制

• 電路設計：電壓≤30V，電流≤100mA

• 儲能控制：電容<0.03μF，電感<10μH
  （即使短路，釋放能量＜0.02mJ，不足點燃甲烷）

(2) 物理隔離

• 防爆外殼：鋁鎂合金密封腔體，內部電弧不溢出

• 無火花鏡頭：陶瓷鍍膜避免摩擦靜電

(3) 溫度控制

設備表面溫度≤氣體引燃點（如T4級≤135℃，適應汽油蒸汽環境）

（插入原理圖：本安電路限流機制 – 標注齊納二極管、限流電阻）

3.3 防爆認證代碼解讀

以?Ex ia IIC T4?為例：

• Ex：防爆認證

• ia：最高安全等級（雙重保護，允許2處故障）

• IIC：適用于氫氣、乙炔等最危險氣體

• T4：設備表面溫度≤135℃
