中波紅外高溫爐內熱成像系統：破解爐內監測難題，賦能工業智能生產
在鋼鐵、冶金、建材等高溫爐窯相關行業中，爐內溫度監測、燃燒狀態把控一直是生產過程中的核心痛點。傳統監測方式依賴人工觀察或可見光攝像機，受爐內高溫、高塵、光線紊亂等環境影響，難以獲取清晰準確的爐內情況，給生產安全、產品質量和生產效率帶來極大隱患。而中波紅外高溫爐內熱成像系統的出現，徹底打破了這一困境，憑借獨特的技術優勢成為高溫爐內監測的 “火眼金睛”。
一、高溫爐內監測的核心痛點，傳統方式難以突破
高溫爐窯運行時，爐內會產生大量 1-10 微米的細小爐灰顆粒，這些顆粒不僅會遮擋光線，還會導致可見光發生嚴重散射，就像在大霧天視物一樣，傳統可見光攝像機拍攝的畫面白茫茫、灰蒙蒙，無法分辨火焰形狀、物料燃燒狀態、爐壁溫度分布等關鍵信息。同時，爐灰還會附著在鏡頭表面，進一步加劇視野模糊問題。
這種監測盲區直接引發一系列嚴重后果：無法判斷火焰是否穩定，易發生熄火或爆燃風險；難以掌握燃料燃燒情況，造成能源浪費；無法及時發現爐壁局部過熱、內襯脫落等設備隱患，可能導致爐子損壞；無法精準把控物料加熱狀態，影響產品質量一致性。這些問題不僅增加了人工勞動強度和安全風險，還制約了生產效率的提升和生產成本的優化。
二、中波紅外高溫爐內熱成像系統的核心優勢，精準穿透監測
（一）技術原理：不靠光線靠熱輻射，穿透性更強
中波紅外高溫爐內熱成像系統與傳統監測設備的核心區別在于，它不依賴可見光成像，而是通過捕捉物體自身發出的熱輻射來生成圖像。自然界中任何高于絕對零度（-273℃）的物體都會向外輻射紅外線，中波紅外系統專注于探測 3-5 微米波長的熱輻射，這一波長與爐內大部分爐灰顆粒大小相近或更長，能夠輕松 “繞過” 或 “穿過” 爐灰顆粒，大幅減少散射和遮擋影響，實現對爐內環境的穿透式監測。
系統通過紅外探測器接收熱輻射信號，將其轉化為電信號后經數字化處理，最終生成與物體表面溫度分布對應的熱成像圖。圖像中亮區代表高溫區域，暗區代表低溫區域，直觀呈現爐內火焰、物料、爐壁的溫度差異和狀態，讓工作人員無需接觸高溫環境，就能清晰掌握爐內真實情況。
（二）核心功能：全方位覆蓋監測需求，安全高效
- 無光源限制，全天候監測：無論爐內是否有可見光，只要物體存在溫度差異，系統就能正常成像。即使在物料升溫初期（約 200℃）的全黑環境中，也能精準捕捉爐內圖像，徹底解決傳統設備 “無光不成像” 的難題。
- 廣角大視場，全面捕捉細節：搭載自主研發的高溫針孔廣角熱像鏡頭，對角線視場可達 90 度，能夠同時監測爐內多個區域，實時捕捉上萬個測溫點的溫度數據，清晰呈現溜槽形狀、襯板狀態、下料情況、中心氣流和邊氣流強弱等關鍵信息，避免監測盲區。
- 自動保護機制，設備穩定耐用：系統采用全自動保護設計，配備水冷 + 風冷雙重冷卻系統，通過冷卻水套和渦旋致冷管（最高溫差可達 23℃）為設備降溫，同時利用壓縮空氣形成氣幕，阻擋爐灰污染鏡頭。當檢測到爐內超溫、停水、停氣、氣壓異常等情況時，系統會自動報警，并快速將探頭退出爐內，關閉氣動球閥隔離高溫區，有效避免設備損壞，延長使用壽命。
- 精準測溫分析，數據支撐決策：系統測溫分辨率高達 0.1℃（30℃時），測溫范圍可自動調整，支持任意點溫度顯示、指定區域最高 / 最低 / 平均溫度統計，還能實現圖像凍結、局部放大、多幅熱圖對比等功能。同時具備發射率校正、大氣穿透率修正等功能，確保溫度數據的準確性，為生產工藝調整、設備維護提供科學依據。
（三）硬件配置：精工制造，適配惡劣環境
系統采用特種全封閉防水、防塵、耐高溫?cái)z像探頭，鏡頭端面選用藍寶石級玻璃，可耐受 600℃短時高溫（無冷卻保護情況下），探頭通過爐壁 120mm 開孔伸入爐內，密封性強，防護氣體用量少，運行成本低。核心硬件參數優勢顯著：
- 紅外分辨率達 640*480，幀頻 50/60Hz，圖像清晰流暢；
- 支持 RJ45 接口，兼容 ONVIF、GB28181、RTSP 等協議，實現高清信號遠距離光纖傳輸，抗電磁干擾，無信號失真；
- 采用 PLC 可編程控制系統，操作靈活，可靠性高，可根據用戶需求自定義編程；
- 設備整體采用不銹鋼材料，耐腐、耐高溫、不變形，傳動部分采用全封閉氣缸，進退平穩，無氣體泄漏風險。

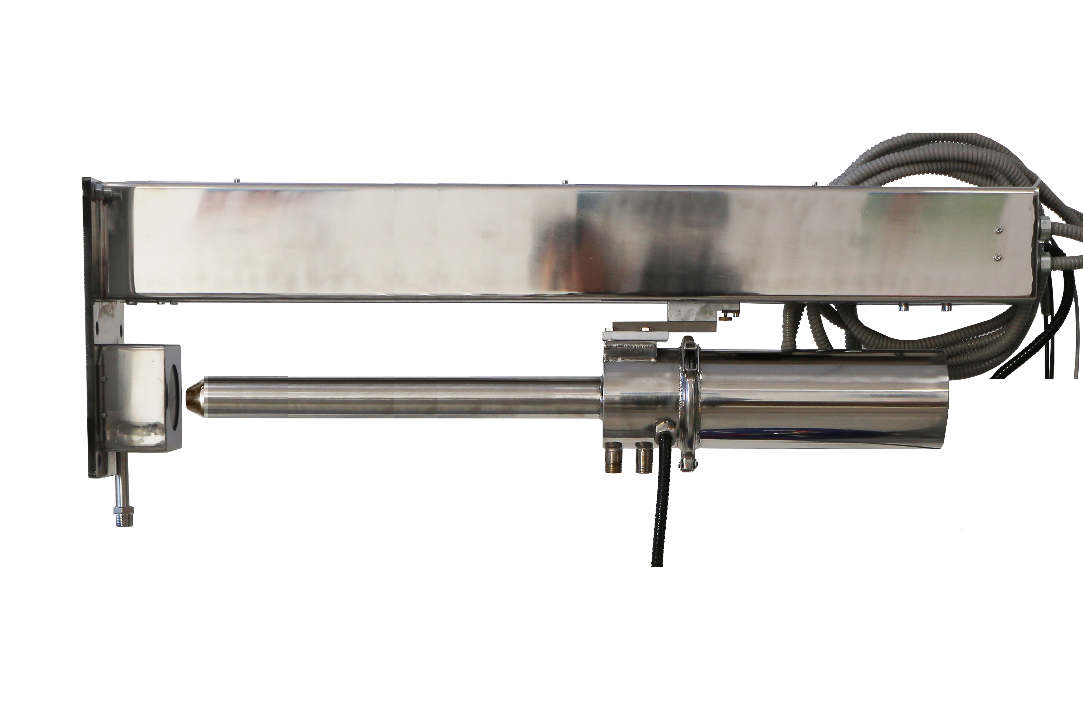

爐內紅外熱像儀自動推出保護裝置
三、系統應用價值：多維度賦能工業生產升級
（一）保障生產安全
實時監測爐內火焰穩定性、爐壁溫度分布、物料堆積情況，及時發現熄火、爆燃、局部過熱、內襯脫落等安全隱患，通過自動報警和應急保護機制，降低安全事故發生率，保護工作人員人身安全和設備財產安全。
（二）提升生產效率
通過精準監測燃料燃燒狀態，優化燃料與空氣配比，讓燃料充分燃燒，減少能源浪費；同時根據物料溫度分布調整生產工藝，縮短加熱周期，提高生產連續性，助力企業提升產能。
（三）優化產品質量
精準把控爐內溫度場分布，確保物料加熱均勻，避免因局部過熱或加熱不足導致的產品質量缺陷，提升產品合格率和質量一致性，增強企業市場競爭力。
（四）降低運營成本
系統自動化程度高，無需人工近距離監測，降低勞動強度和人力成本；設備穩定耐用，維護周期長，且支持在線維護，減少停機時間；能源利用效率提升，進一步降低生產能耗成本。
四、適用場景與使用條件
中波紅外高溫爐內熱成像系統廣泛適用于高爐、轉爐、熱風爐、水泥回轉窯、玻璃熔爐等各類高溫爐窯，尤其適配爐內溫度＜2000℃、爐壁溫度＜300℃、粉塵濃度＜200g/m3、噪音＜150db 的惡劣工業環境。
系統使用需滿足以下基礎條件：
- 壓縮空氣：入口壓力 0.4-0.7Mpa，溫度≤35℃，流量 0.3-0.4m3/min；
- 冷卻用水：進水壓力 0.1-0.7Mpa，采用潔凈連續工業軟水，耗水量 0.2-1m3/h；
- 工作環境：自動退出裝置適用溫度 – 10℃-90℃，控制系統適用溫度 – 10℃-70℃，振動環境可耐受常規工業場景（除地震等意外情況）。
五、結語
中波紅外高溫爐內熱成像系統以其獨特的熱輻射探測技術、全方位的監測功能、穩定可靠的硬件配置，成功破解了高溫爐內 “看不清、測不準、不安全” 的行業痛點。作為工業智能化升級的關鍵設備，它不僅為企業提供了精準、高效、安全的爐內監測解決方案，更助力企業實現生產安全化、工藝精準化、運營高效化，為鋼鐵、冶金、建材等行業的高質量發展注入強勁動力。選擇中波紅外高溫爐內熱成像系統，讓高溫爐內監測更智能、更安心、更具價值！
