一、內窺式爐內高溫紅外熱像儀鏡頭的核心基礎

1. 特殊材質與防護設計

2. 中波紅外波段適配性

3. 光學參數核心指標

• 視場角：決定監測覆蓋范圍，常見廣角鏡頭視場角可達 90° 左右（如 92°×71° 規格），滿足大范圍監測需求；
• 焦距：長短鏡頭的核心區別參數，直接關聯成像放大倍數與監測距離；
• 分辨率適配：需與熱像儀探測器（如 640*480 紅外分辨率）精準匹配，避免因光學分辨率不足導致畫面模糊。

二、短鏡頭：廣角覆蓋，適配大范圍全景監測

1. 短鏡頭的核心優勢

• 視場角寬廣：短焦鏡頭可實現大角度覆蓋，如常見的 13mm 焦距短鏡頭，視場角可達 40.5°×32.9°，配合內窺式安裝方式，能一次性捕捉整個爐膛的燃燒狀態、物料分布與爐壁溫度分布；
• 近距離成像清晰：在爐體空間緊湊、監測距離較近的場景中，短鏡頭無需頻繁調整即可覆蓋全部監測區域，成像無畸變，能完整呈現爐內整體溫場分布；
• 適配復雜工況：廣角特性讓短鏡頭對爐內氣流波動、火焰擴散等動態變化的捕捉更全面，便于工作人員快速判斷整體運行狀態。

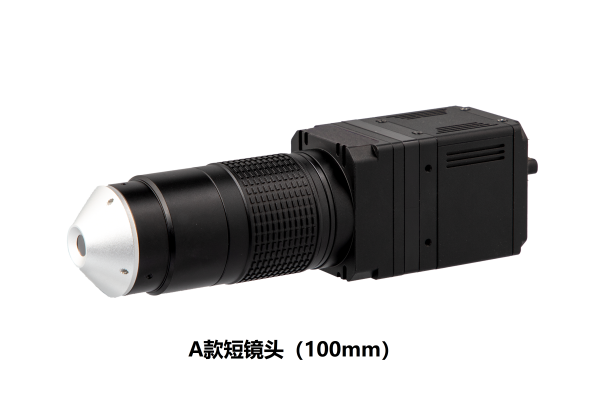

2. 短鏡頭實物展示

3. 典型適用場景

三、長鏡頭：聚焦細節，實現遠距離精準監測

1. 長鏡頭的核心優勢

• 放大倍數高：長鏡頭能將遠距離目標在畫面中放大，如 100mm 焦距長鏡頭視場角僅為 5.5°×4.4°，可清晰捕捉爐內特定區域的細微細節，如焊縫溫度、耐火磚局部損耗、火焰核心形態等；
• 測溫精度更優：聚焦式成像讓長鏡頭能集中接收目標區域的紅外輻射，減少環境干擾，配合熱像儀 0.1℃的測溫分辨率，可實現遠距離精準測溫，誤差更??；
• 遠距離監測能力強：在大型工業爐、高爐等監測距離較遠的場景中，長鏡頭能突破空間限制，無需近距離安裝即可獲取清晰圖像，降低設備安裝與維護風險。

2. 長鏡頭實物展示

內窺式爐內高溫紅外熱像儀長鏡頭

3. 典型適用場景

四、長短鏡頭對中波紅外熱像儀的關鍵影響

1. 對監測范圍與視野的影響

• 短鏡頭：視場角大，監測范圍廣，能實現 “全景式” 觀測，但單個目標在畫面中的占比小，難以看清遠距離細節；
• 長鏡頭：視場角窄，監測范圍集中，能實現 “特寫式” 觀測，但無法同時覆蓋大面積區域，需配合設備移動或多鏡頭組合實現全面監測。

2. 對成像清晰度與測溫精度的影響

• 短鏡頭：廣角設計易導致邊緣輕微畸變（優質鏡頭可通過光學設計彌補），遠距離目標成像模糊，測溫時易受周邊環境輻射干擾，精度略低；
• 長鏡頭：聚焦式成像減少畸變，遠距離目標細節清晰，測溫時聚焦特定區域，能有效過濾環境干擾，尤其在 300-1800℃高溫范圍內，測溫數據更可靠。

3. 對安裝與工況適配的影響

• 短鏡頭：無需長距離觀測，安裝位置更靈活，適配空間緊湊的爐體結構，且因視場廣，對安裝角度的要求相對寬松；
• 長鏡頭：對安裝精度要求更高，需精準對準監測目標，避免因角度偏差導致漏測，更適合空間開闊、監測距離固定的大型爐體。

五、鏡頭選型核心原則與產品推薦

1. 選型三大核心原則

• 匹配爐體規模：小型爐體優先選短鏡頭，大型爐體遠距離監測選長鏡頭；
• 明確監測需求：需全景把控選短鏡頭，需細節觀測或精準測溫選長鏡頭；
• 結合安裝條件：安裝空間有限選短鏡頭，安裝位置較遠且固定選長鏡頭。

2. 優質產品參考
